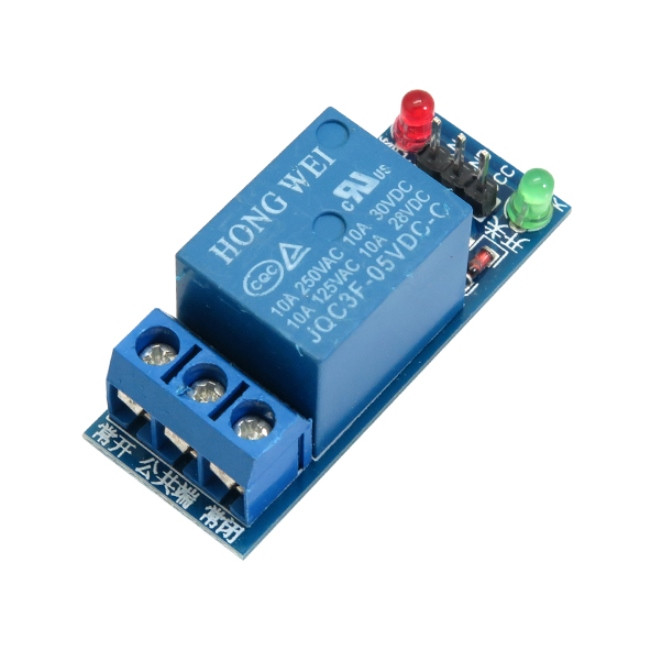

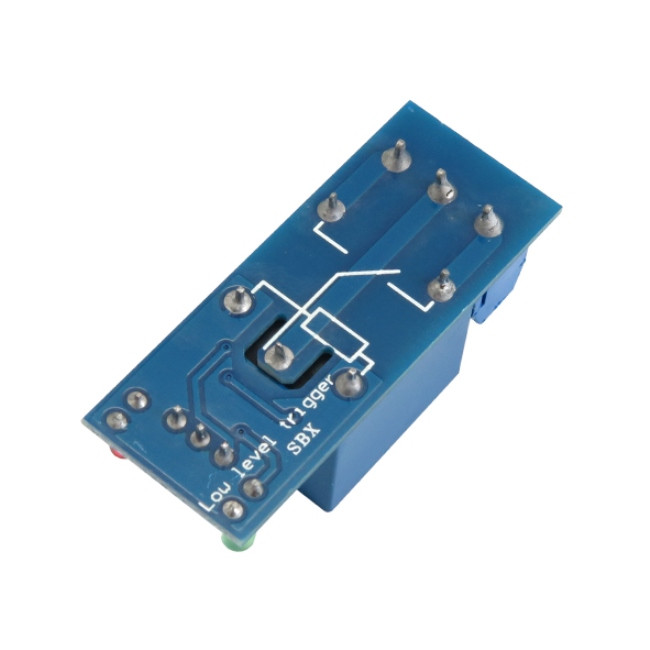

ماژول رله مدل 1R-5V

رله یک قطعه مکانیکی است که از یک سیم پیچ و یک صفحه فلزی تشکیل شده است. با اعمال ولتاژ و جریان پایین به قسمت سیم پیچ رله، سیم پیچ یا هسته به آهن­ربا تبدیل می شود و صفحه فلزی را به خود جذب می کند در این حالت رله می تواند با ولتاژ و جریان پایین، ولتاژ و جریان بسیار بیشتری را کنترل کند. هر يك از پین های آردوینو ولتاژ خروجي 5 ولت و حداكثر جریان 40 ميلي آمپر را برای شما فراهم می کنند و این مقدار ولتاژ و جریانی که برد آردوینو برای شما فراهم می کند برای راه اندازی بسیاری از وسایل کافی نمی باشد، از همین رو این ماژول گزینه بسیار مناسبی برای کنترل دستگاه های مختلف و وسایلی است که نیاز به ولتاژ و جریان بالا دارند، می باشد. با استفاده از این ماژول پرکاربرد در کنار بردهای آردوینو شما می توانید چراغ هاو سایر وسایل متصل به برق شهری منزلتان را خاموش یا روشن کنید، درب منزل را باز نمایید، با اندکی توسعه در کارگاه یا کارخانه خود دستگاه ها و ماشین آلات خود را به صورت هوشمند و اتوماتیک کنترل نمایید. ورودي فعال ساز رله active low ميباشدو اين به اين معني است كه براي روشن كردن رله بايستي پين خروجي آردوينو را low كرد و براي خاموش كردن رله بايد پين خروجي رله را high كرد. از مهمترین ویژگی‌های این ماژول رله می‌توان به قرار گرفتن LED رنگ سبز که نشانگر منبع قدرت و LED رنگ قرمز که نشانگر وضعیت رله می‌باشد و همین‌طور قرار گرفتن سه خروجی برای اتصال به طور مستقیم برای استفاده از رله و غیره اشاره کرد.
