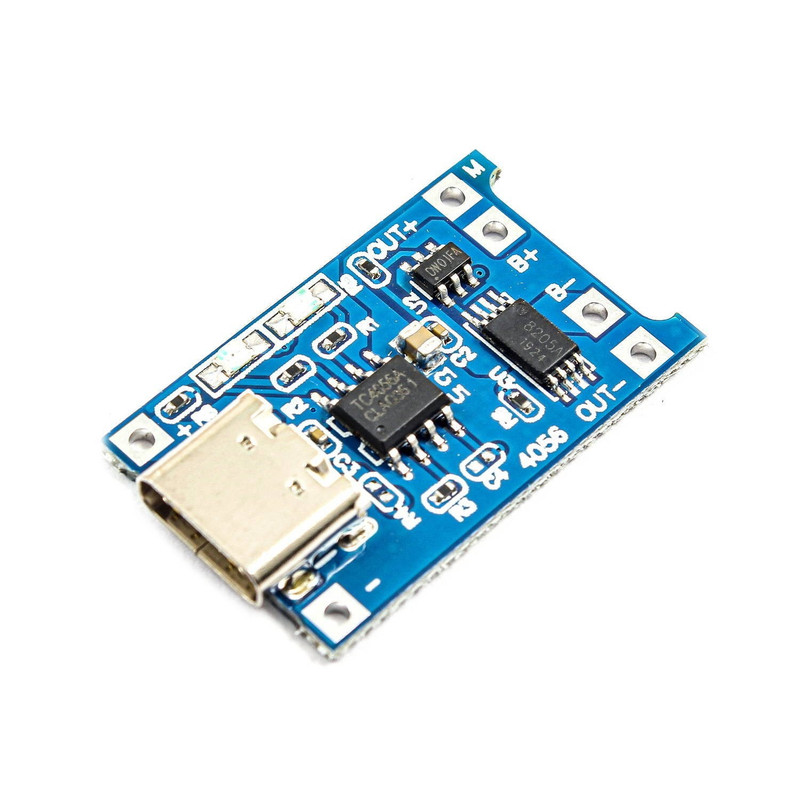

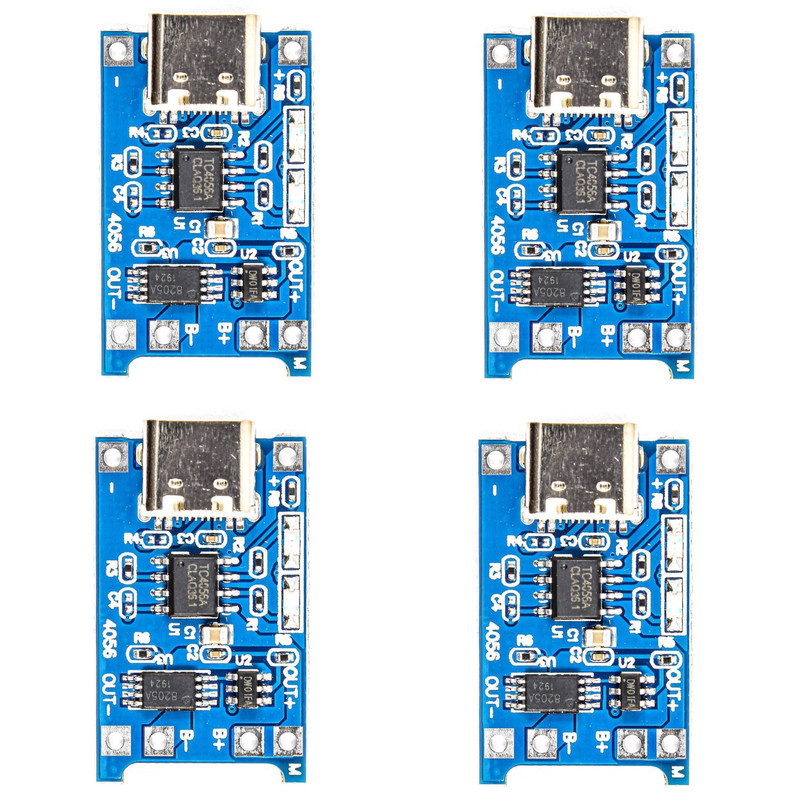

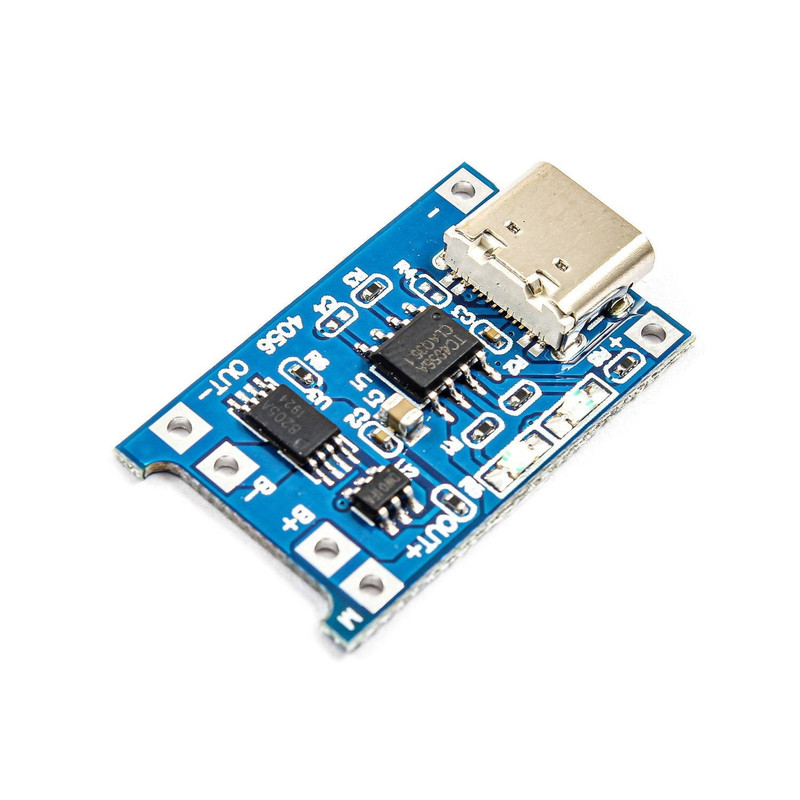

ماژول شارژر مدل typeC بسته 4 عددی

ماژول شارژر باتری لیتیومی، یک ماژول الکترونیکی است که با استفاده از تراشه TP4056 و یک پورت USB Type C، می‌توان از آن جهت شارژ کردن باتری‌های لیتیومی و همچنین شارژ باتری‌های گوشی موبایل بهره برد. این ماژول حاوی دو نشانگر LED می‌باشد که برای نمایش وضعیت باتری، محافظت از شارژ و دشارژ باتری مورد استفاده قرار می گیرد. از دیگر ویژگی‌های این ماژول می‌توان به دقت بالا، عملکرد حفاظتی خوب از برد، کاهش خودکار جریان و جلوگیری از سوختگی و آسیب به تراشه اشاره نمود. جهت استفاده از ماژول می توان پورت میکرو USB را به شارژر گوشی وصل نمود. سپس پورت میکرو USB را به شارژر گوشی وصل کرد. و در نهایت قطب های باتری لیتیوم یون به مثبت و منفی B وصل می‌شود. اگر می خواهید از بارهای الکترونیکی قوی تری مثل لامپ، اسباب بازی، موبایل و ... استفاده کنید، باید از پایه های OUT + و OUT- ماژول استفاده کنید تا در مقابل جریان بالا محافظت گردد. توجه داشته باشید که آمپرمتر باید به ورودی 5 ولت متصل شود. برای افزایش طول عمر باتری باید جریان شارژ به اندازه 37 درصد ظرفیت باتری باشد. (برای مثال اگر یک باتری 1000 میلی آمپر بر ساعت دارید، باید جریان 400 میلی آمپر باشد) همچنین به منظور رسانایی بهتر سیم اتصالات نباید بیش از اندازه ضخیم باشند. در صورتیکه ولتاژ ورودی بالاتر از 5 مثلا 5.2 ولت باشد، بهتر است جریان کمتر از 1000 میلی آمپر باشد. (رعایت این مساله باعث حفاظت از مدار می گردد و از سوختن آن جلوگیری می کند).
